Die Qualität von Schweißverbindungen ist entscheidend für die Sicherheit und Langlebigkeit von Konstruktionen. Entsprechend wichtig ist die Überprüfung von Schweißnähten auf mögliche Schweißnahtfehler – etwa Risse, Porosität (Gasblasen im Metall) oder Bindefehler (unzureichende Verschmelzung). Oft müssen diese Überprüfungen erfolgen, ohne die Schweißnaht zu beschädigen, damit das Bauteil intakt bleibt. Hier kommen zerstörungsfreie Prüfverfahren zum Einsatz. Unter einer zerstörungsfreien Prüfung versteht man eine Inspektionsmethode, die das Bauteil bei der Kontrolle nicht beeinträchtigt. In der internationalen Fachsprache wird dies auch als NDT (Non-Destructive Testing) bezeichnet. Im Gegensatz dazu stehen zerstörende Prüfungen, bei denen die Naht z.B. durch Heraustrennen von Proben oder Belastung bis zum Bruch getestet wird – was zwar detaillierte Ergebnisse liefert, aber die Schweißverbindung unwiderruflich beschädigt.
Mit zerstörungsfreien Prüfmethoden lassen sich Schweißnähte auf Fehler untersuchen, während das Bauteil weiterhin verwendet werden kann. Dies ist ein großer Vorteil für die Qualitätssicherung, denn so können auch sicherheitskritische Schweißnähte zu 100 % geprüft werden, ohne Material zu verschwenden. Zudem können Bauteile nach einer Reparatur oder während des Betriebs immer wieder kontrolliert werden, um ihren Zustand über die Zeit zu überwachen. Die wichtigsten Vorteile der NDT-Schweißnahtprüfung sind unter anderem:
- Aufdecken von verborgenen Defekten wie Rissen, Poren oder Bindefehlern, bevor es zu einem Versagen der Naht kommt
- Erhöhung der Betriebssicherheit durch frühzeitiges Erkennen von Schwachstellen
- Vermeidung teurer Nacharbeiten und Ausfälle durch rechtzeitige Instandsetzung
- Erhalt des Prüfobjekts, da keine Zerstörung oder Beschädigung für die Untersuchung nötig ist
All diese Punkte machen deutlich, warum zerstörungsfreie Prüfungen in der Schweißnahtprüfung eine zentrale Rolle spielen. Im Folgenden werden die gängigsten NDT-Methoden zur Prüfung von Schweißnähten vorgestellt und hinsichtlich ihrer Effektivität bei der Fehlersuche verglichen.
Methoden der zerstörungsfreien Schweißnahtprüfung (NDT)
In der Praxis kommen mehrere Prüfmethoden zum Einsatz, um unterschiedliche Arten von Schweißnahtfehlern aufzuspüren. Jede Methode hat spezifische Stärken und Begrenzungen. Zu den wichtigsten Verfahren zählen die Sichtprüfung, die Eindringprüfung, die Magnetpulverprüfung sowie Ultraschall- und Röntgenprüfungen. Darüber hinaus existieren weitere Verfahren wie etwa die Wirbelstromprüfung. Nachfolgend ein Überblick über diese Methoden und ihre Wirksamkeit bei der Fehlererkennung:
Visuelle Prüfung (VT, Visual Testing)
Die visuelle Inspektion der Schweißnaht (Visuelle Prüfung, VT) ist meist der erste Schritt der Qualitätssicherung. Ein Prüfer begutachtet dabei die Naht mit bloßem Auge oder einfachen Hilfsmitteln (z.B. Lupe, Spiegel oder Taschenlampe) auf sichtbare Unregelmäßigkeiten. Oberflächliche Fehler wie Schweißspritzer, grobe Risse, Lackfehler oder Verformungen können so schnell erkannt werden. Für schwer zugängliche Stellen – etwa Innennähte in Rohren oder Behältern – werden industrielle Videoendoskope eingesetzt, die einen Blick ins Bauteilinnerste erlauben. (Spezialisierte Anbieter wie Endo-Tech stellen solche Geräte und die dazugehörige Expertise bereit.) Die visuelle Prüfung erfordert Erfahrung und ein geschultes Auge des Inspektors, liefert aber unmittelbar Ergebnisse.
Charakteristika der visuellen Prüfung:
- Erkennt Oberflächenfehler (sichtbare Risse, Poren, Formabweichungen) unmittelbar an der Naht
- Sehr schnelles und kostengünstiges Verfahren, kein aufwändiges Equipment nötig
- Ergebnis hängt stark von der Qualifikation und Aufmerksamkeit des Prüfers ab (subjektives Verfahren)
- Wird in der Regel als erster Prüfschritt durchgeführt, bevor weitere spezialisierte Verfahren folgen
Eindringprüfung (PT, Penetrant Testing)
Die Eindringprüfung (PT) – auch Farbeindringprüfung genannt – dient dazu, feine Oberflächenrisse und Poren sichtbar zu machen, die mit bloßem Auge nicht erkennbar sind. Dabei wird ein farbiges oder fluoreszierendes flüssiges Prüfmittel auf die gereinigte Schweißnaht aufgebracht. Dieses Eindringmittel zieht durch Kapillarkräfte in kleinste Oberflächenrisse hinein. Nach einer Einwirkzeit wird der Überschuss entfernt und ein Entwickler aufgesprüht. Der Entwickler bewirkt, dass das zuvor eingedrungene Prüfmittel aus den Rissen zurück an die Oberfläche gezogen wird und dort als farbige Anzeige erscheint – so werden selbst Haarrisse deutlich sichtbar. Der Vorteil dieses Verfahrens liegt in seiner hohen Empfindlichkeit für sehr feine, oberflächenoffene Fehler und darin, dass es auch auf nicht-magnetisierbaren Werkstoffen (z.B. Aluminium, Kunststoff) anwendbar ist. Allerdings erfordert PT mehrere Arbeitsschritte und ist dadurch relativ zeitaufwendig. Zudem können nur Fehler detektiert werden, die eine Verbindung zur Oberfläche haben; interne, von außen vollständig eingeschlossene Defekte bleiben unentdeckt.
Charakteristika der Eindringprüfung:
- Hochempfindlich für feine Risse und Poren oder andere Unregelmäßigkeiten, die an der Oberfläche aufbrechen
- Einsetzbar auf nahezu allen festen Materialien (auch Nicht-Metallen), unabhängig von deren magnetischen Eigenschaften
- Benötigt mehrere Schritte (Reinigung, Auftrag des Eindringmittels, Entfernen, Entwickler) und ist daher zeitintensiver als rein visuelle Kontrollen
- Kann ausschließlich Oberflächenfehler nachweisen – Defekte unterhalb der Oberfläche werden mit PT nicht erfasst
Magnetpulverprüfung (MT, Magnetic Particle Testing)
Die Magnetpulverprüfung (MT) eignet sich speziell für ferromagnetische Materialien wie Stahl. Hierbei wird die Schweißnaht zunächst magnetisiert, beispielsweise mithilfe eines tragbaren Magnetjochs oder einer Spule. Anschließend bestreut man die magnetisierte Naht mit feinem Eisenpulver (trocken oder in Suspension). Befinden sich Risse oder andere Unstetigkeiten nahe der Oberfläche, so kommt es an diesen Stellen zu einem Streufluss im Magnetfeld. Das Eisenpulver sammelt sich entlang dieser Feldstörungen an und bildet gut sichtbare Indikationen auf der Oberfläche – der Fehler „zeichnet sich ab“. Dadurch können auch sehr feine Oberflächenrisse oder flache Bindefehler dicht unter der Oberfläche detektiert werden, die mit bloßem Auge nicht sichtbar wären. MT liefert schnell Ergebnisse und ist vergleichsweise einfach anzuwenden, allerdings ausschließlich auf magnetisierbaren Werkstoffen. Nach der Prüfung muss das Bauteil oft wieder entmagnetisiert werden, um unerwünschte Restmagnetisierung zu entfernen.
Charakteristika der Magnetpulverprüfung:
- Sehr wirksam zum Auffinden von Rissen und Bindefehlern direkt an oder knapp unter der Oberfläche von Stahl und anderen ferromagnetischen Werkstoffen
- Schnell durchführbares und relativ kostengünstiges Verfahren mit einfacher Ausrüstung (Magnetjoch, Pulver)
- Nicht einsetzbar an nicht-magnetischen Materialien (z.B. Aluminium, Kupfer) – hier greifen andere Methoden wie PT oder ET
- Erfordert in der Regel eine Entmagnetisierung des Prüfteils nach Abschluss der Untersuchung, um Magnetisierungsrückstände zu beseitigen
Ultraschallprüfung (UT, Ultrasonic Testing)
Die Ultraschallprüfung (UT) erlaubt es, in das Innere einer Schweißnaht „hineinzuschauen“, ohne sie zu öffnen. Ein Ultraschallprüfgerät sendet hochfrequente Schallwellen über einen Prüfkopf in das Material. An Materialgrenzen oder Fehlstellen werden diese Wellen reflektiert. Der zurückkommende Schallecho wird gemessen und als Signal oder Bild dargestellt. Trifft der Schall beispielsweise auf einen Porenbereich oder einen Bindefehler im Schweißgut, so ändert sich die Laufzeit oder Amplitude des Echos. Erfahrene Prüfer können anhand dieses Echo-Musters innere Fehler und sogar deren Lage und Größe bestimmen. Moderne Geräte nutzen oft digitale Auswertungen; es gibt sogar Phased-Array-Ultraschallsysteme, die ein zweidimensionales Bild der Schweißnaht und ihrer möglichen Defekte liefern, was die Interpretation weiter erleichtert. UT ist sehr verbreitet, da es eine schnelle Prüfung großer Nahtlängen ermöglicht und keine Strahlung erfordert. Insbesondere planare Fehler (z.B. Lack- oder Bindefehler, die flächig in der Naht liegen) werden mit Ultraschall oft sicher erkannt – in solchen Fällen ist UT der Röntgenprüfung mitunter überlegen. Allerdings braucht die Ultraschallmethode gut geschulte Anwender und funktioniert am besten an Bauteilen mit nicht zu komplexer Geometrie und ausreichender Schallkopplung (die Oberfläche muss für den Schallkopf zugänglich und glatt genug sein). Bei sehr unregelmäßigen Formen oder grober Oberflächenbeschaffenheit stößt UT an Grenzen, da das Signal gestört werden kann.
Charakteristika der Ultraschallprüfung:
- Erkennt interne Fehlstellen in der Schweißnaht, sowohl flächige Risse/Bindefehler als auch volumetrische Fehler wie Lunker oder Poren
- Geeignet für relativ dicke Materialquerschnitte und längere Nähte; liefert genaue Angaben zur Tiefe und Größe eines entdeckten Fehlers
- Keine Gefährdung durch ionisierende Strahlung, portable Geräte ermöglichen Vor-Ort-Prüfungen ohne großen Aufwand
- Braucht erfahrene Bediener und gute Prüfvorbereitung (z.B. Schleifen der Oberfläche für Schallkopplung); sehr komplex geformte Bauteile können die Prüfbarkeit einschränken
Röntgenprüfung (RT, Radiographic Testing)

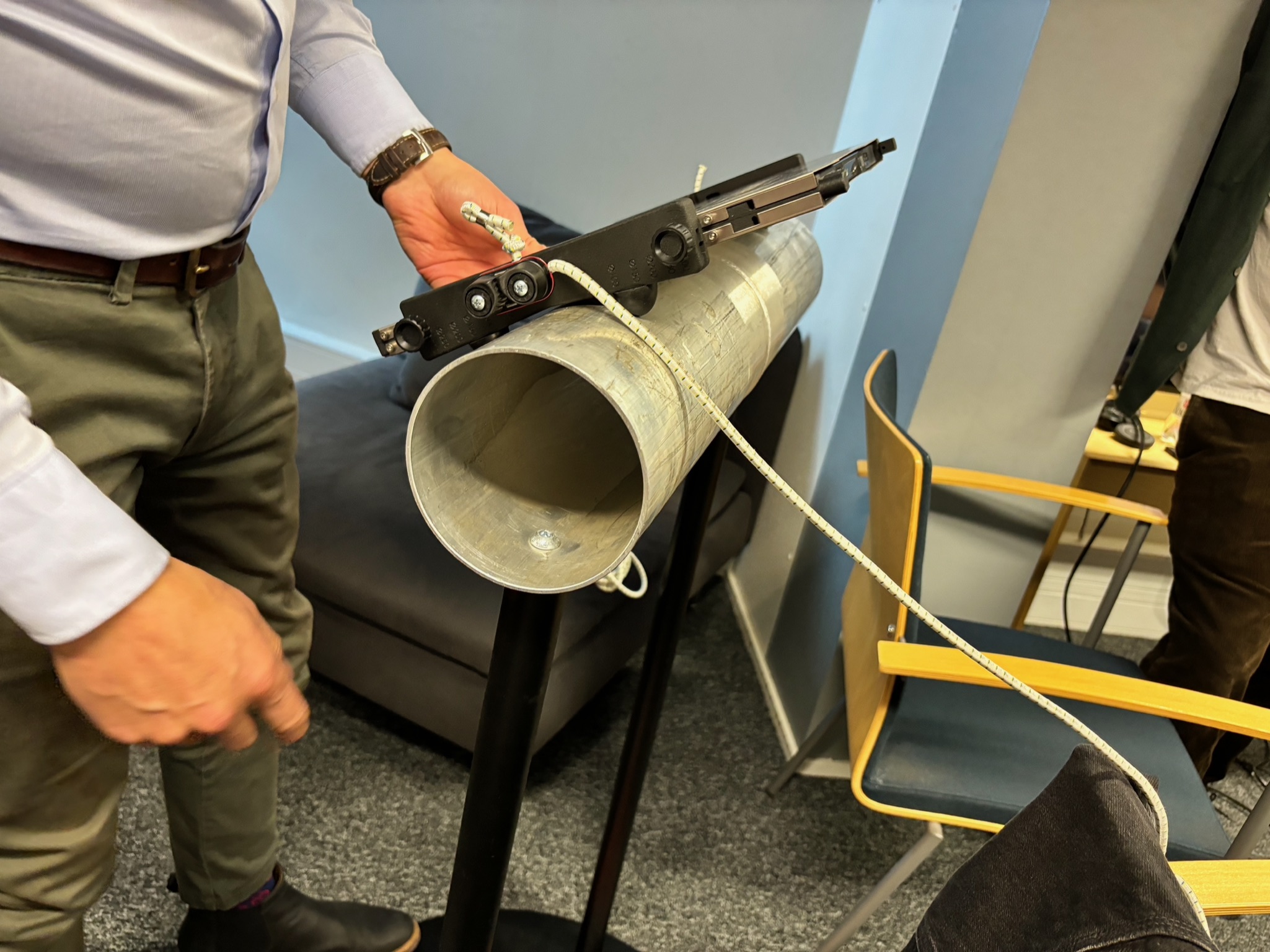

Die Durchstrahlungsprüfung mittels Röntgenstrahlen (RT) ist ein bildgebendes Verfahren, das Einblicke in das Innere der Schweißnaht gewährt. Eine starke Röntgenröhre (oder bei Bedarf eine Gamma-Strahlenquelle) wird auf die Naht ausgerichtet, und auf der gegenüberliegenden Seite wird ein Röntgenfilm oder digitaler Detektor platziert. Wenn die Strahlung das Material durchdringt, schwächt sie sich abhängig von der Materialdicke und -dichte ab. Bereiche, in denen ein Fehler vorliegt – etwa eine Gasblase (Pore) oder ein Schlackeneinschluss – absorbieren weniger Strahlung als das dichte Metall und erscheinen auf dem Röntgenbild als dunklere Stellen. So lassen sich Porosität, Schlackeneinschlüsse, innere Risse und andere volumetrische Fehler direkt sichtbar machen. Ein großer Vorteil der Röntgenprüfung ist, dass man die Art des Fehlers anhand seines Bildes oft erkennen kann: Zum Beispiel unterscheiden sich rundliche Poren deutlich von länglichen Rissen oder Schlackenlinien auf dem Film. Außerdem erhält man einen dauerhaften Nachweis – das Röntgenbild dient als Dokumentation der Schweißnahtqualität und kann archiviert werden. Allerdings ist dieses Verfahren aufwändig: Aus Sicherheitsgründen müssen während der Belichtung strenge Strahlenschutzmaßnahmen eingehalten werden, Personen müssen Abstand halten, und es sind behördliche Genehmigungen für den Betrieb der Anlagen nötig. Zudem erfordert die Interpretation der Radiografien ebenfalls Fachwissen und Erfahrung. Die Röntgenprüfung verursacht höhere Kosten und benötigt mehr Zeit im Vergleich zu UT oder anderen Methoden. Trotzdem ist sie in vielen sicherheitsrelevanten Bereichen unverzichtbar und teils vorgeschrieben – zum Beispiel bei Pipeline-Schweißnähten, Druckbehältern oder tragenden Bauwerksverbindungen, wo ein lückenloser Qualitätsnachweis gefordert wird.
Charakteristika der Röntgenprüfung:
- Macht interne Schweißnahtfehler (Poren, Hohlräume, Risse, Einschlüsse) auf einem Röntgenbild sichtbar und ermöglicht eine direkte Bildauswertung
- Unterschiedliche Fehlertypen lassen sich anhand der Bildmerkmale oft identifizieren (z.B. Gasporen vs. Schlackeneinlagerungen)
- Bietet eine dauerhafte Dokumentation der Nahtqualität (Film oder digitales Röntgenbild kann gespeichert werden)
- Hohes Maß an Sicherheitsaufwand: Umgang mit ionisierender Strahlung erfordert spezielle Schulung, Ausrüstung und Schutzvorkehrungen
- Relativ zeit- und kostenintensiv; wird vor allem bei sicherheitskritischen Schweißnähten eingesetzt und ist in einigen Normen als Pflichtprüfung verankert
Wirbelstromprüfung (ET, Eddy Current Testing)
Die Wirbelstromprüfung (ET) ist ein weiteres Verfahren der zerstörungsfreien Materialprüfung, das in bestimmten Fällen auch zur Schweißnahtprüfung eingesetzt wird. Dieses Verfahren basiert auf elektromagnetischer Induktion: Ein Prüfkopf mit einer Spule erzeugt ein hochfrequentes Magnetfeld, das im Metall der Schweißnaht Wirbelströme induziert. Treffen diese Wirbelströme auf eine Materialunregelmäßigkeit (etwa einen oberflächennahen Riss), ändert sich das elektromagnetische Rückfeld. Ein Messgerät registriert diese Änderung und zeigt sie als Signal an. Der große Vorteil von ET liegt darin, dass kein direkter Kontakt zum Prüfstück nötig ist – die Prüfung kann sogar durch dünne Lackschichten oder Beschichtungen hindurch erfolgen – und dass man sehr schnell auch große Oberflächen scannen kann. Feine Risse oder Korrosionskerben an der Oberfläche werden zuverlässig erkannt. Außerdem eignet sich ET für metallische Werkstoffe unabhängig davon, ob sie ferromagnetisch sind oder nicht (also z.B. auch für Edelstahl, Kupferlegierungen etc., wo MT nicht anwendbar ist). Die Einschränkung der Wirbelstromprüfung ist allerdings die geringe Eindringtiefe: Fehler, die tiefer im Material liegen als nur wenige Millimeter, lassen sich mit ET kaum erfassen. Bei sehr dicken Schweißnähten oder inneren Defekten stößt diese Methode an ihre Grenzen. Zudem erfordert die Wirbelstromprüfung eine sorgfältige Kalibrierung auf das jeweilige Material und die zu erwartende Fehlerart, und die Interpretation der Messkurven benötigt Erfahrung.
Charakteristika der Wirbelstromprüfung:
- Berührungsloses Verfahren zur Detektion von oberflächennahen Fehlern in elektrisch leitfähigen Materialien (funktioniert auch an dünnen Beschichtungen oder Lackierungen)
- Sehr schnelle Prüfung möglich – große Schweißnähte oder Rohrlängen können zügig abgescannt werden
- Hohe Empfindlichkeit für kleine Oberflächenrisse und Kerben; auch auf nicht-ferromagnetischen Metallen einsetzbar
- Begrenzte Prüftiefe: hauptsächlich auf Fehler in den obersten Materialschichten beschränkt, tiefliegende Defekte bleiben unentdeckt
- Erfordert spezielle Kalibrierkörper und erfahrenes Personal zur korrekten Auswertung der Ergebnisse
Vergleich und Auswahl der passenden Prüfmethode
Jede der oben genannten NDT-Methoden hat ihren festen Platz in der Schweißnahtprüfung. Welche Methode im konkreten Fall am effektivsten ist, hängt von mehreren Faktoren ab: Art des zu erwartenden Fehlers, Material und Geometrie des Bauteils, Sicherheitsanforderungen und natürlich auch wirtschaftliche Aspekte. Häufig wird nicht nur eine einzelne Methode eingesetzt, sondern mehrere Verfahren ergänzen einander, um ein vollständiges Bild der Nahtqualität zu erhalten.
In der Praxis beginnt die Prüfung fast immer mit einer schnellen visuellen Kontrolle (VT), um offensichtliche Mängel an der Oberfläche auszuschließen. Für eine detaillierte Oberflächenprüfung wählt man anschließend je nach Werkstoff entweder die Magnetpulverprüfung (auf Stahl) oder die Eindringprüfung (auf nicht-ferromagnetischen Materialien oder bei sehr feinen Rissen). Beide Methoden können kleine Oberflächendefekte nachweisen, die mit bloßem Auge verborgen bleiben. Ist die Schweißnaht im Betrieb später starken Belastungen ausgesetzt oder werden höchstmögliche Qualitätsstandards verlangt, kommt zusätzlich eine volumetrische Prüfung zum Einsatz – das heißt Ultraschall oder Röntgen, um auch das Nahtinnere zu durchleuchten. Ultraschall (UT) eignet sich besonders, wenn man vorwiegend nach flächigen Unregelmäßigkeiten wie Bindefehlern sucht und direkt vor Ort schnelle Ergebnisse benötigt. Röntgen (RT) wird oft dann eingesetzt, wenn eine lückenlose Dokumentation gefragt ist oder wenn vermutet wird, dass Porosität oder volumige Einschlüsse ein Thema sind, da diese auf dem Röntgenbild klar erkennbar sind. In vielen Fällen sind UT und RT auch kombinierbar oder austauschbar – moderne Ultraschallverfahren können einen Großteil der Aufgaben der klassischen Radiografie übernehmen, aber bei komplexen Strukturen oder als Nachweis gegenüber Dritten (Gutachten) wird nach wie vor gerne auf Röntgenbilder zurückgegriffen.
Ein weiterer Aspekt bei der Methodenauswahl ist die Zugänglichkeit und Größe des Prüflings. Bei langen Rohrleitungen oder vielen gleichartigen Schweißnähten kann ein automatisiertes Wirbelstrom-Prüfsystem effizienter sein, um Oberflächenrisse aufzuspüren, als einzeln überall PT aufzutragen. Handelt es sich hingegen um eine sicherheitskritische Einzelnaht, scheut man den höheren Aufwand von RT oder einer umfangreichen Ultraschallanalyse nicht. Normen und Regelwerke schreiben teilweise genau vor, welche Prüfverfahren für bestimmte Anwendungen einzusetzen sind – etwa in der Druckgeräterichtlinie oder im Brückenbau. Diese Vorgaben basieren darauf, welche Methode die relevanten Fehlertypen in der jeweiligen Situation am zuverlässigsten entdeckt.
Letztlich gilt: Es gibt keine universelle Prüfmethode, die für alle Fälle ideal ist. Vielmehr ergänzt sich das Methodenspektrum gegenseitig. Eine Kombination aus Oberflächenprüfung (VT, PT oder MT) und Volumenprüfung (UT oder RT) bietet die höchste Sicherheit, da so sowohl äußere als auch innere Schweißnahtfehler erfasst werden. In der industriellen Praxis werden daher oft mehrere Verfahren hintereinander oder parallel angewendet, besonders bei sicherheitsrelevanten Bauteilen.
Für Unternehmen, die Schweißnähte prüfen müssen, ist es empfehlenswert, sich von Fachleuten beraten zu lassen. Spezialisierte Dienstleister und Ausrüster wie Endo-Tech stellen ein breites Angebot an modernen Prüfgeräten und Verfahren bereit – von Videoendoskopen für visuelle Inspektionen über magnetische und penetrative Testkits bis hin zu digitalen Röntgensystemen. Mit der richtigen Wahl und Kombination der Methoden können Schweißverbindungen umfassend geprüft werden, ohne den Prüfgegenstand zu beschädigen. So werden potenzielle Schwachstellen frühzeitig erkannt und die Qualität sowie Sicherheit der geschweißten Konstruktion gewährleistet, bevor es zu kostspieligen oder gefährlichen Zwischenfällen kommt.
